商品名称:闸门开度测控仪ZWY-4
详情介绍

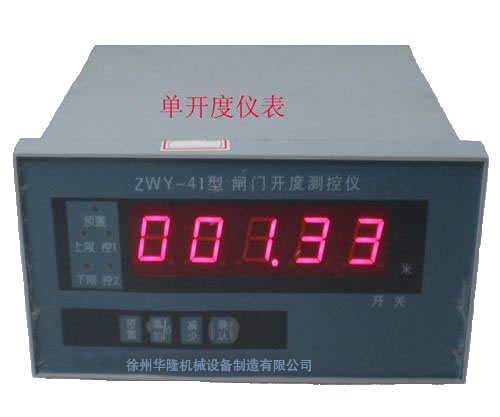

ZWY-4闸门开度测控仪
本产品集测量、显示、非线性查表计算、升降控制输出、网络通讯等多种功能为一体,安装简便,工作可靠,无需软件编程,只需设置几个参数即可对现地闸门进行数字自动控制。主要用在平板闸门、弧形闸门等闸门控制中,既能显示提升高度,还可以控制闸门的升降至给定的高度,并能显示实际开度值。
◆特点
1、铝合金外壳;
2、采用高精度器件,采用数字滤波技术和误码检测技术,提高测量准确性和可靠性
3、强大的信号与电源抗干扰容错功能,更可靠安全;
4、配合闸门开度传感器,闸门零位值、升降方向自动设定,无需机械调正;
设有"现地"和"远控"两种工作方式。"现地"时,直接操作面扳按钮完成对闸门升、降数字控制,"远控"时,由上位计算机远方集中控制;
5、绝对位移测量,“所见即所得”,具有掉电记忆功能,各种预置数据在停机后再加电开机无需作任何调整即可投入使用;
6、多达64段的非线性设置,对于弧形或其他非线性位移的测量有很好的适用性。
7、输出信号:4-20mA模拟信号和RS485信号输出(Modbus通讯协议),可兼容于任何工控系统中,便于组网通讯,实现远程监控;
8、该仪表通过设定可方便地选择编码器的增量方向、修正层缠绕系数、4-20mA对应满量程调整等;
◆ 主要技术指标

测量范围

0-9999mm

0-9999cm

分 辨 率

1mm

1cm

精 度

±0.1%×量程±1

修正系数

(1-9999)/1000用户可分成四段自行设置(64段非线性表可通过上位机或手持机在线下载)

配套传感器

光电绝对编码器系列传感器;接触式绝对编码器系列传感器

输入信号

并行编码输入(格雷码、二进制码、格雷变形码等任选)
RS485串行接口
SSI同步串行接口

输出信号

4-20mA标准摸拟量(20mA对应测量值用户可自行设定)
并行BCD码(需订货时说明)
RS485串行通讯信号
讯响报警(无特殊说明时内置在仪表里)

输出接点
(预置点的值可在全量程内任意设定)

上限:测量值大于等于上限值,声、光报警,上限继电器动作
下限:测量值小于下限值,声、光报警,下限继电器动作
设定点:测量值大于等于设定值,声、光报警,设定继电器动作
控制1:测量值在预置范围内继电器动作
控制2:测量值在预置范围内继电器动作
触点容量:AC220V/5A DC125V/ 5A

工作环境

无剧烈振动防尘场所; 温度:-20—60℃ 湿度:≤95%(RH40℃)

工作电压

AC220V±10% 50HZ

机箱尺寸(mm) (开口尺寸)

高80×宽160×深160
(高76×宽152)




3、定货须知

1)开度测量范围;

2)分辨率;

3)当闸提升时,面对编码器轴是顺时针转还是逆时针转;

4)须何种通讯方式,控制信号;

5)若须订购电缆及远传显示需注明;

6)开度传感器的型号选择及输出轴转一周闸门上升的高度
