一、概述：污水处理厂自动化监控系统是通过使用自动化技术、计算机技术、网络技术、数据库技术、图形显示技术构建成的综合自动化系统。在确保达到规定的技术要求及污水处理过程优质可靠运行、排放达标的目标前提下，将污水处理厂管理、调度、过程优化、故障诊断、现场控制等功能集成在网络环境下，通过信息多层“无缝”链接，为实现污水处理过程的管控一体化及综合信息处理构建了信息平台。根据污水厂的工艺情况，自控系统采用“集中管理、分散控制”的设计原则，构成“纵向分层，横向分站”的网络体系结构。
二、系统控制部分
1.机械控制部分
  完成对污水泵、粗细格栅、沉淀池设备的运行停止状态监控，根据集水池液位自动控制污水泵的启停和泵阀联动，并自动进行备用切换，可根据格栅前后液位差自动控制格栅进行清污动作。
2.生化监控部分
  完成对生化处理的工艺参数的监控，对于不同的工艺，有不同的控制方法，对溶解氧、污泥浓度、PH值、氧化还原反应电位等参数的测量。PLC根据这些参数自动控制曝气设备、搅拌设备、排水设备的运行同时监控污泥回流泵、鼓风机的运行，自动调节污泥回流量和鼓风量以满足工艺要求，对出水水质进行监控。
3.污水监控部分
   污泥浓缩池、污泥消化池、污泥脱水机及干燥设备运行状态和工艺参数，同时，监测全厂供电系统的状态，统计全厂能耗。
4.模拟屏  动态显示各设备的工作、故障状态，实时显示主要的工艺参数，例如进出水水质、水量，全厂电耗等，并对故障发出声光报警。

三、系统主要功能
● 实现泵站主机的自动开停机及叶片、励磁的自动调节；
● 实现泵站辅助设备（油、气、水）的自动控制；
● 事故告警和事故自动记录，具有多媒体自动告警功能；
● 自动生成实时数据库与历史数据库；
● 动态图像显示泵站主机、辅机及各类设备运行参数与状态；
● 打印各类报表、各类参考趋势图；
● 具有可靠的软件与硬件互锁功能。

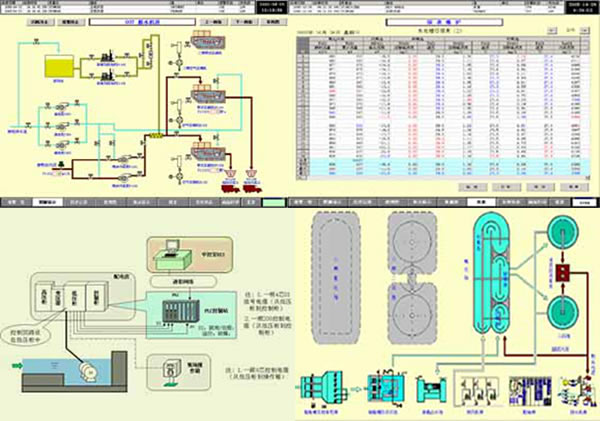

系统结构图

四、总包范围
● 高低压配电柜
● 现场操作箱、柜
● 自控系统
● 视频图像（闭路电视）系统
● 仪表系统安装
● 全厂电气安装等
五、应用领域新建、扩建或改建的大、中、小型工业废水厂和城镇生活污水、废水厂。
