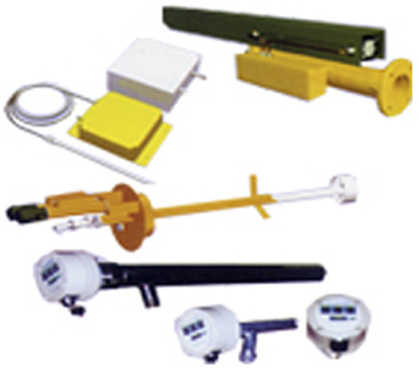

锅炉点火装置
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
一、高能点火装置
高能点火装置由SYDH系列高能点火器、SYＢＱ系列高能半导体点火枪、ＳYＰＬ系列高压屏蔽点火电缆三部分组成，可直接点燃天然气、液化石油气、柴油、 重油、渣油等燃料。半导体点火枪火花能量大，抗污染能力强。广泛应用于火力电站、石化、治金行业中各种燃气、燃油设备的点火操作。
SYBQ高能点火枪
SYPL高压屏蔽点火电缆
二、SYDQ/Q系列电气动球阀
SYDQ系列电动球阀
SYDQ系列电动球阀采用新型耐高温密封材料，由特种减速电机驱动，设有电容储能制动机构，阀位准确，流阻小，启闭速度，密封可靠。
适用于电站锅炉程控点火系统距离一断控制部件。
特点
流阻小 接近于直通管流阻
耐高温 350℃
快带启闭 特种减速电机直接驱动，打开、关闭时间≤2.5s
可靠 100％按标准做压力、汇漏实验，寿命≥105次启闭
防静电结构 避免球体在油流冲刷下产生静电积累
防火结构 万一遇到火情，不致发生大量的内、外泄露
技术参数
推进器是点火程控系统中进退油枪和点火枪的执行装置，其作用是在点火时将油枪、点火枪送入炉膛，完成点火后退出。
SYDT系列电动推进器为电动驱动，直行程，丝杆一螺母传动方式。
按作动输出方式可分为侧出式和直出式两种，均为全密封防尘结构。
技术参数
SYDT－1／□电动推进器
●作动件侧出／下出
●法兰式固定
●全密封防止结构
注：型号中□为推进器进退行程L（mm）。
SYQT系列气动推进器
SYQP系列气动推进器为直行程，压缩空气－气缸驱动方式。按作动输出方式可分为前出式和后出式两种。
前出式气动推进器中气缸、气动元件距炉本体较远，工作环境好；后出方式中点火枪、油枪夹板在后部，安装调整较方便。
技术参数
SYQT－１气动推进器
●气缸活塞杆前出，法兰式安装
●退出时活塞杆退入气缸
●防水滴护罩，全密封接线盒
注：型号中□为推进器进退行程Ｌ（mm）。

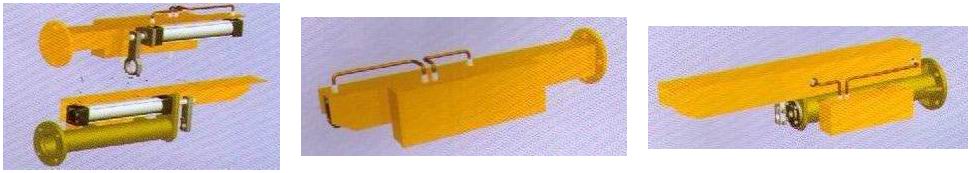

SYQT－１气动推进器 SYQT－2气动推进器
SYQT－2气动推进器
●气缸活塞杆后出，法兰式安装
●推进时活塞杆退入气缸
●防水滴护罩，全密封接线盒
注：型号中□为推进器进退行程Ｌ（mm）。
四、SYYQ系列油枪
SYYQ系列油枪主要有简单机械雾化、回油式机械雾化、蒸汽或空气雾化油枪三类。
简单机械雾化油枪适用于出力基本恒定的场合；回油式机械雾化油枪出力调节比较大；蒸汽或空气雾化油枪适用于粘度较大的燃油且具有更大的出力调节比。

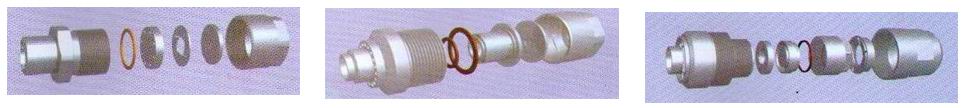

SYYQ系列油枪喷嘴关键部件采用的优质材料和规范的工艺可使油枪长时间保持良好的雾化质量和燃烧效果。
技术参数
SYYQ-□简单机械雾化油枪
●适用燃油：清油、重油
●检修维护方面
●供油及管路系统较简单
注：型号中□为油枪有效长度L（mm）。/R为枪杆带柔性段。
ZYYQ-□/H回油式机械雾化由轮
●适用燃油:清油、重油
●出力调节比较大
●低负荷时雾化效果较好
注：型号中□为推进器进退行程L（mm）
SYYQ-□/Z蒸汽(空气)雾化油枪
●适用燃油：清油、重油、渣油
●出力调节比较大
●调节出力时雾化角和雾化效果基本不变
注：型号中□为油枪有效长度Ｌ（mm）；/ZR为枪杆带柔性段
五、智能型全数字火焰监控器
SYHJ－31智能型全数字火焰检测器采用SMT技术，将光学镜头、光电转换器件、SOC及输出继电器置于一体，直接在航空插座上输出有火节点信号、4－20mA模拟量输出以及双冗余RS－485接口,实现了将检测探头与信号处理的合二为一。
SYHJ－31通过对火焰的直流强度、闪烁强度及闪烁频率判断火焰的燃烧状态，可有效地屏蔽掉邻角、对角的背景火焰的干扰。
SYHJ－31不需要二次信号处理器或放大器，不需要火焰放大器柜，可省略大量现场布线。节约了安装高度成本，极大地提高了火焰检测系统整体运行的可靠性。
SYHJ－31在后端的面板上用三组数码管头时显示火焰直流强度、闪烁强度、闪烁强度及闪烁频率，并显示用户指定的火焰参数的电平及有火的开关量信号。
SYHJ－31采用双冗余RS－485现场总线在火焰检测器与PC机工作站之间传输数据、设置运行参数、显示实时火焰状态及相关信息。一台PC机工作站可连接多达100只火焰检测器，其通讯距离可达1000米。
SYHJ－31可在两种模式运行
模式一：为网络运行模式，此模式完全依赖于双冗RS－485现场总线，将一台或多台锅炉的所有火焰检测器与PC工作站组网运行，火焰检测器检测测到实时数数据通过现场总线进入PC机工作站的动态数据库，DCS或SSS可通过局域网共享动态数据库的实时数据。
模式二：为传统运行模式，此模式可将PC机工作站可选配置，SYHJ－31可以完全脱离RS－485现场总线独立运行，通过本身配置的火焰强度模拟量输出端口和火焰状态开关量输出端口向DCS或SSS实时传送火焰信号。

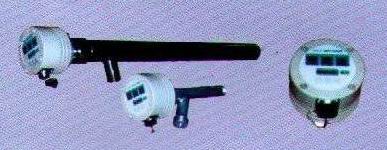

智能型数字火焰监测器

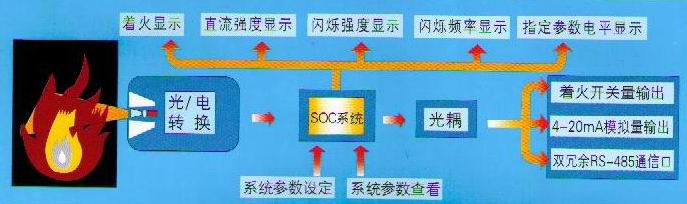

SYHJ-31智能型全数字火焰检测器工作原理框图
SYHJ－31主要技术参数

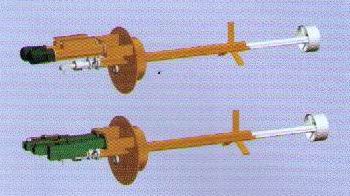

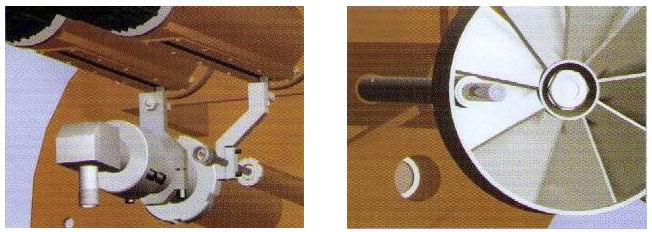

组合式油燃烧装置主要用于电站锅炉的点火和暖炉，本装置一般由高能点火装置、油枪、推进器、稳燃罩、火焰检测器、导管等组成，通过安装法兰与炉本体连接。具有结构紧凑、性能可靠等特点。
按推进器的驱动方式，分为电动推进组合式油燃烧装置（SYDZ）和气动推进组合式油燃烧装置（SYQZ）两类。按其稳燃罩和油枪喷口方向可否摆动，分为固定式两种类型。
特点
●一体化设计，安装维护方便
●油他外导管下侧高吹灰槽，防止飞灰在油腔内外导管之间集聚
●导管支承套采用耐高温、低摩擦材料
型号介绍
注：型号□□□/□□□为：油枪出力（Kg/h）-油枪行程(mm)/点火枪行程(mm);
稳燃罩形式可按设计配:旋流式、杯形、碗形；
燃烧装置有左右之分，油枪在中位，从后视点火在其右侧为右型，反之为左型。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
